产品详情
机床用途：
本机床主要用于建筑、桥梁、铁塔等钢结构行业中的板类工件钻孔和铣削加工，也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔和轻铣加工；本产品用以钻通孔、盲孔、阶梯孔、孔端倒角以及工件的铣削加工。
机床结构特点：

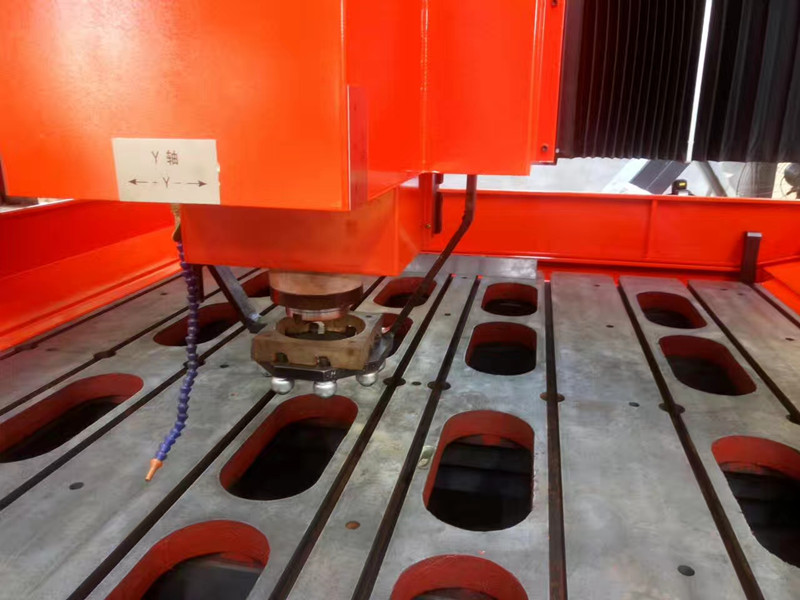

1.主轴采用BT40内冷刚性精密主轴，可使用硬质合金内冷钻头，刚性强，精度高。配备气液增压打刀缸，装卸刀具极为方便。主轴转速30——3000r/min，转速范围广。
2.采用德国西门子808D数控系统控制，并配有RS232接口和LCD液晶显示屏，上位计算机管理，加工坐标可实现CAD/CAM直接转换，方便了编程、存储、显示和通讯。
3.工作台四周安装12把液压夹钳，并布置有若干T形槽，用以装夹夹具及工件。
4.本机床配有平板链式自动排屑器和集屑车，收集铁屑和切削液。
5.机床精密直线滚柱导轨副、精密滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
6.本机床配置的滚珠丝杠副、直线导轨副、电气元件、伺服电机等，均为国内外知名厂家供货,开机故障少。
技术参数：
型号 |
RCH1610（A） |
RCH1616（A） |
RCH2016（A） |
RCH3016（A） |
最大工件尺寸（mm）
|
1 件 |
1600×1000 |
1600×1600 |
2000×1600 |
3000×1600 |
| 2 件 |
800×1000 |
800×1600 |
1000×1600 |
1500×1600 |
| 4 件 |
800×500 |
800×800 |
1000×800 |
1500×800 |
| 最大工件厚度（mm） |
最大 80（可选 100） |
| 数控轴数 |
3 |
| 夹紧缸个数 |
12 |
| 最大钻孔直径mm |
Ф30（硬质合金） |
| 主轴转速范围（r/min） |
30-3000 |
| 数控系统 |
西门子808D |
| 机床总功率（kW） |
25 |
25 |
25 |
25 |
| 机床重量 (kg) |
6000 |
6500 |
7000 |
8000
|
